BK Medical

bkFusion

Selkeitä tuloksia eturauhasbiopsioista

Dilemma eturauhastutkimuksessa

Prostate-Specific Antigen (PSA) –testit ja eturauhasen sormitunnustelu (tuseeraus) ovat tärkeitä työkaluja eturauhastutkimuksessa. Ne jättävät kuitenkin usein varaa spekulaatiolle ja herättävät enemmän kysymyksiä kuin mihin vastaavat. Systemaattiset eturauhasbiopsiat eivät aina myöskään anna tarpeeksi tietoa yksiselitteisen diagnoosin tueksi. Eturauhassyövälle sensitiivinen magneettikuvantaminen (MRI) on osoittautunut tehokkaaksi menetelmäksi eturauhasen kasvainten havaitsemisessa.

Urologit ovat BK Medicalin innovaatioiden inspiraatio. Johtavana urologisten ultraäänilaitteiden valmistajana, BK kuunteli käyttäjiään ja pyrki kehittämään ratkaisun, joka säästää arvokasta aikaa ja rajallista tilaa. bkFusion on kaivattu kehitysaskel eturauhasen kuvantamiseen ja biopsioiden ohjaukseen. Se tehostaa eturauhassyövän diagnosointia hyödyntämällä reaaliaikaista MRI-fuusiota eturauhasbiopsioiden aikana. BK integroi sen urologiseen lippulaivamalliin, bk3000:een, markkinoiden johtavan MRI-fuusio-ohjelmiston, MIM Softwaren. Näin yhdistyy BK:n vertaansa vailla oleva kuvanlaatu ja MIM:in virtaviivainen ja intuitiivinen työnkulku. bkFusionin myötä syntyi saumaton integraatio, jossa kaikki toiminnot ovat yhdessä laitteessa ja yhdellä näytöllä. Enää ei tarvita useita erillisiä laitteita, joiden kasaaminen vie aikaa – kiinnitä vain sensori BK:n ultraäänianturiin, aseta EM-generaattori potilaan lähelle ja aloita fuusiobiopsia!

Biopsoi luotettavasti

Fuusioimalla reaaliaikainen ultraäänikuvan yhteen preoperatiivisen MRI-datan kanssa, saadaan merkittävää apua MRI-kuvassa havaittujen kasvainten paikantamiseksi tehokkaasti. Magneettikuvan ja ultraäänikuvan fuusiolla biopsiat voidaan kohdentaa tarkemmin MRI-kuvissa havaittuihin leesioihin. Näin voidaan vähentää riskiä, että nopeasti kasvavat ja leviävät kasvaimet tai havaitsematta jääneet kasvaimet jäävät vaille diagnoosia tai aktiivista seurantaa. Teknologian käyttö auttaa standardoimaan diagnostiikkaa ja parantamaan laatua.

Nopeasti ja intuitiivisesti

bkFusion tarjoaa helpon ja urologeille tutun rutiinin eturauhasen biopsointiin mahdollisimman tehokkaasti, hyödyntäen arvokasta MRI-datan sisältämää tietoa. bkFusion-järjestelmä tukee sekä transrektaalista että transperineaalista kuvantamismenetelmää. Transperineaalisessa fuusiokuvantamisessa on valittavissa joko stepperin kanssa tai vapaalla kädellä käytettävä järjestelmä.

Kontrolli säilyttäen

Urologi pystyy ohjaamaan toimenpidettä ja säätämään vapaasti ultraäänen toimintoja, kuten vahvistusta ja syvyyttä, myös fuusiokuvantamista käytettäessä. Kuvasuunnan vaihtaminen (transversaali-, sagittaali- ja endfire) on mahdollista joustavasti läpi tutkimuksen, ilman uudelleenkalibrointia, 3D-sweepausta tai uudelleenfuusiointia.

Lataa tuote-esite

Predictive Fusion

bkFusion Freedom of Choice

bkFusion Brochure

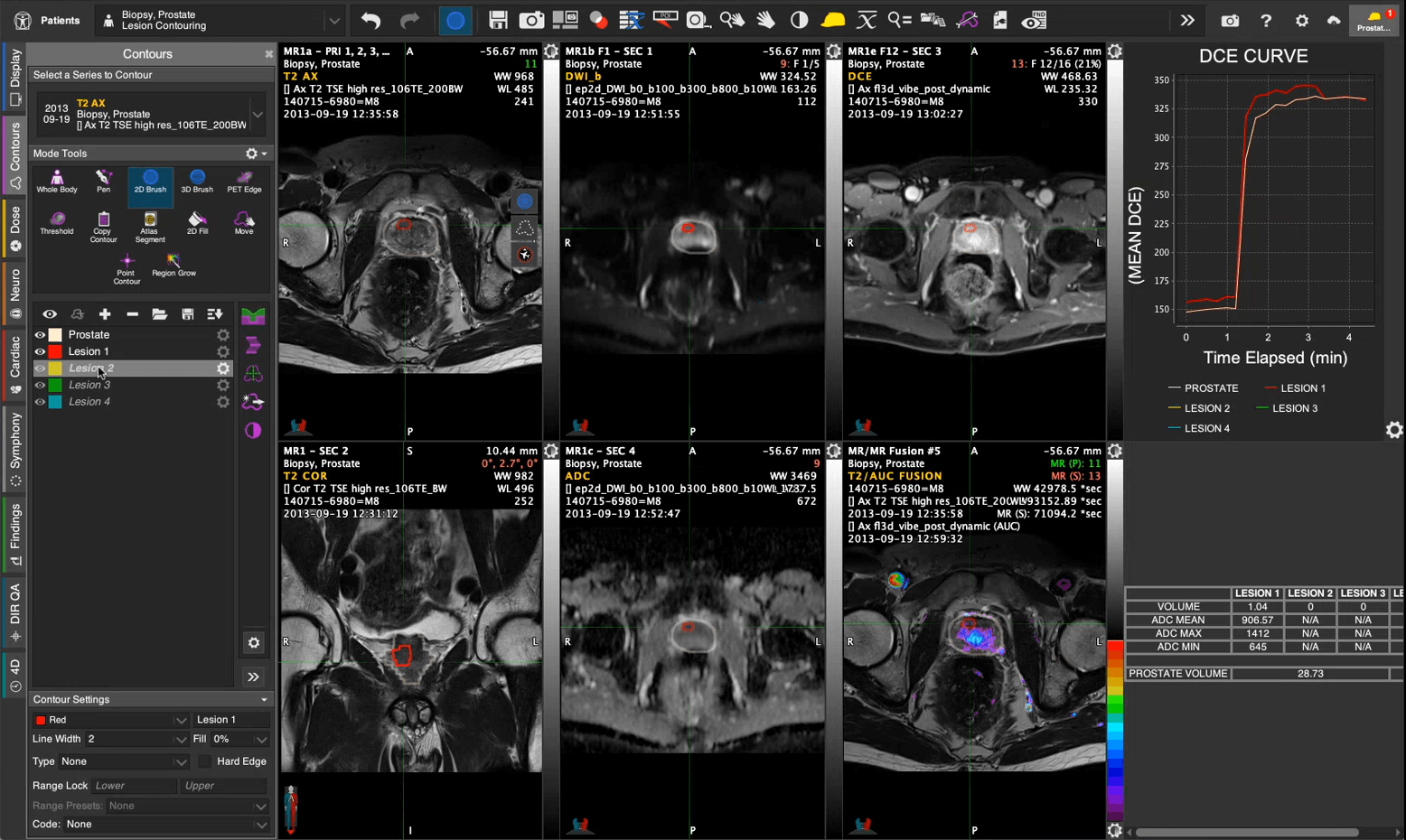

MIM Symphony Dx Brochure

Yksi integroitu järjestelmä ja sen ylittämätön kuvanlaatu

Yksi ja sama järjestelmä, jossa saadaan samanaikaisesti näkyviin MRI-kuvatiedot ja reaaliaikaiset ultraäänikuvat samalla näytöllä. Kuvat fuusioituvat päällekkäin, joten bkFusion tarjoaa käyttäjälleen aidosti reaaliaikaisen kuvafuusion toimenpiteen ohjaamiseksi.Leesiot voidaan tunnistaa nopeasti ja suorittaa täsmällisesti kohdennettuja biopsioita käyttäen kuvia, joiden avaruudellinen, ajallinen ja kontrastiin liittyvä resoluutio on erinomainen. bk3000- ja bk5000 laitteet edustavat parasta kuvanlaatua, jota urologisiin tutkimuksiin on kehitetty. Näin yhdistyvät eturauhassyövälle sensitiivisen ja staattisen MRI-tutkimuksen sekä erinomaisella kuvanlaadulla toimivan reaaliaikaisen ultraäänitutkimuksen hyödyt.

Vähemmän toimenpidevaiheita ja vähemmän rekisteröintivirheitä

Predictive Fusion^®

bkFusionin ja MIM Symphony DX:n työnkulku hyödyntää ainutlaatuista Predictive Fusion -teknologiaa. Predictive Fusion on edistyksellinen teknologia, joka korjaa UÄ- ja MRI-datan välisen orientaatioeron (keskimäärin 12°¹) ja datan sisältämät virheet ennen fuusiobiopsiaa. Predictive Fusion® parantaa rekisteröintiprosessia ja lisää täsmällisyyttä MRI-/ultraäänikuvien yhdistämisessä. Predictive Fusion mahdollistetaan MIM ReSlicer® -teknologialla. MIM ReSlicer® uudelleenorientoi eturauhasen 3DMRI -tilavuuden, joka on kuvattu makuulla, ja suuntaa sen uudelleen vastaamaan elävää eturauhasen kuvaa LLD:ssä tai litotomia-asennossa. Eturauhasen MRI-datan uudelleenorientointi tällä tavalla tuottaa MRI-tilavuuden, joka on lähes symmetrinen reaaliaikaisen ultraäänikuvan kanssa fuusiohetkellä, lyhentäen siten anturin sisälläoloaikaa potilaassa ja vähentäen neulanpistojen määrää. Predictive Fusion ja MIM ReSlicer® säästävät aikaa ja vähentävät toimenpiteen vaiheita, poistamalla tarpeen prostatan ääriviivojen manuaaliselle rajaukselle ultraäänikuvassa. Tämä työnkulku, yksinomaan bkFusion-laitteistolla, johtaa tehokkaaseen ja parhaalla tarkkuudella kohdennettuun fuusiobiopsiaan.

1) J Piper, F Giganti, D Mirando, K Krawiec, AS Nelson, C Allen, MIM Software Inc, University College London Hospital; Evaluation of the impact of orientation differences between mpMRI and US in biopsy Study presented at the European Society of Urogenital Radiology Association, Barcelona, SP.

Transrektaalinen fuusiobiopsia – bkFusion TR

Täysin integroitu urologeille tuttuun ja tehokkaaseen tranrektaalisten biopsioiden työnkulkuun
Vapaalla kädellä tehtävä biopsointi, jossa voidaan hyödyntää sagittaali-, trasversaali ja endfire-suuntia
Anturin sijainnin paikantamisessa hyödynnetään sähkömagneettista kenttää
Voidaan suorittaa poliklinikalla

Transperineaalinen fuusiobiopsia – bkFusion TP ja TP Freehand

Täysin integroitu urologeille tuttuun ja tehokkaaseen transperineaalisten biopsioiden työnkulkuun
Transperineaaliset biopsiat vähentävät komplikaatioita ja eliminoivat suoliston valmistelun tarpeen
Valitse stepperillä tai vapaalla kädellä tehtävä menetelmä
Vapaus valita poliklinikan tai leikkaussalin välillä

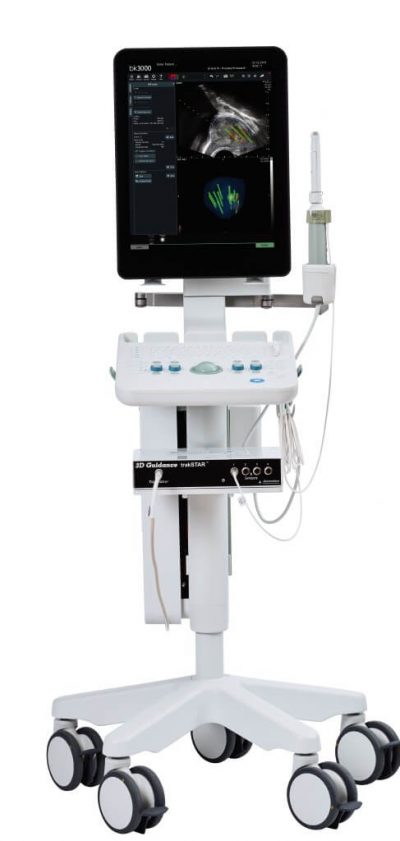

bk3000-laite integroidulla bkFusion TR -järjestelmällä (sisältäen EM-generaattorin)
bk3000-laite integroidulla bkFusion TR -järjestelmällä

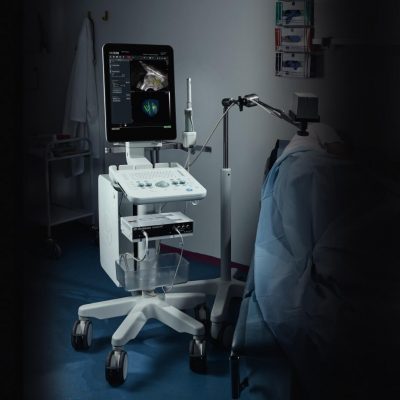

bkFusion TR -järjestelmä poliklinikka-asetelmassa
bkFusion TR -järjestelmä poliklinikka-asetelmassa
bkFusion TR:n käyttöliittymänäkymä fuusiobiopsioiden aikana

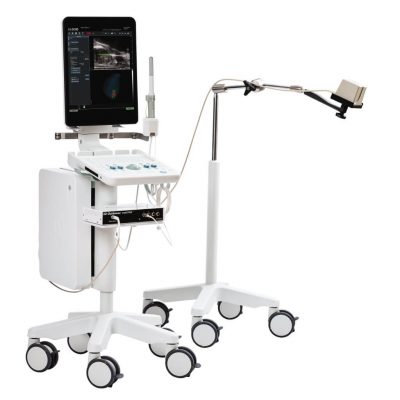

bk3000-laite integroidulla bkFusion TP Freehand -järjestelmällä (sisältäen EM-generaattorin)
bk3000-laite integroidulla bkFusion TP Freehand -järjestelmällä
bk3000-laite integroidulla bkFusion TP -järjestelmällä

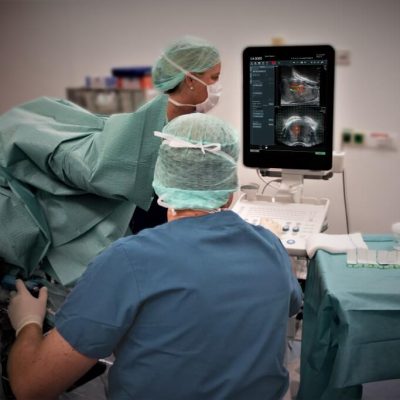

bkFusion TP -järjestelmä toimenpide-asetelmassa (poliklinikka tai leikkaussali)

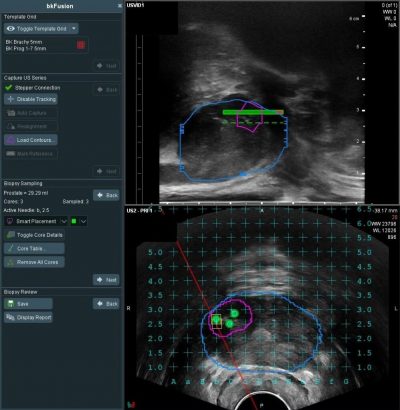

bkFusion TP:n käyttöliittymänäkymä fuusiobiopsioiden aikana
